sprzęgło półbiegowe Przegląd
Sprzęgło zębate to ulepszony produkt serii GICL o większym nominalnym momencie obrotowym. Jest to sztywne-elastyczne sprzęgło z powierzchnią zęba-w kształcie bębna i konstrukcją pół-tulejki sprzęgła, w której połowa zębów jest-nieuzębiona. Zwykle stosuje się go parami i łączy wałem pośrodku.
Sprzęgła bębnowe nadają się do stosowania w przemyśle ciężkim i sprzęcie-o dużej mocy, gdzie konieczne jest przenoszenie dużego momentu obrotowego i dużej prędkości, przy jednoczesnym umożliwieniu określonego odchylenia kąta lub położenia. Nie nadają się do sytuacji, w których wymagana jest wyjątkowo duża precyzja.
części sprzęgła półbiegowego

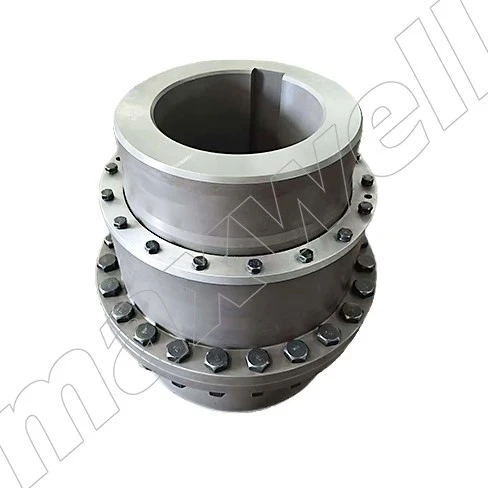

Przekładnia bębnowa
Koło zębate (zewnętrzny pierścień zębaty) przypomina dwie małe trąbki, a powierzchnia zęba w kształcie łuku-pośrodku przypomina kształt bębna. Taka konstrukcja umożliwia lekkie kołysanie się kół zębatych, gdy są włączone, w celu dostosowania się do odchylenia kąta.

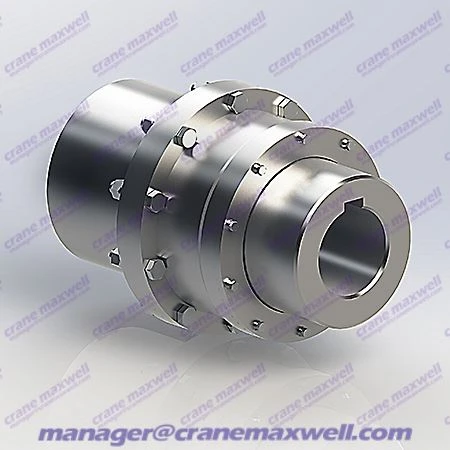

Sprzęgło półbiegowe
Na każdym końcu znajduje się tuleja (półsprzęgło) z wewnętrznym pierścieniem zębatym, który jest odpowiednio nałożony na wał urządzenia i przymocowany śrubami.
Bufor sekcji pośredniej
Pomiędzy zewnętrznym pierścieniem zębatym a wewnętrznym pierścieniem zębatym znajduje się niewielka szczelina, a smar jest wypełniony. Po włączeniu powierzchnia zęba może się przesuwać i precyzyjnie- dopasowywać, a smarowanie zmniejsza tarcie.
Ochrona pieczęci
Na obu końcach zastosowano pierścienie uszczelniające lub pokrywy końcowe, aby zapobiec przedostawaniu się kurzu i chronić wewnętrzne przekładnie i smar.
Nasze zalety produktu
Produkujemy wyłącznie produkty wysokiej jakości
Materiał sprzęgła przekładni
Stal stopowa 42CrMo zapewnia wysoką wytrzymałość i doskonałą wytrzymałość sprzęgła przekładni bębna, przy wyjątkowej odporności na zużycie i zmęczenie. Jego stabilna-obróbka cieplna znacznie wydłuża jego żywotność przy dużych obciążeniach i warunkach udarowych.
Bardzo-wysoka nośność
Obciążenie promieniowe: do 500 kN, bezpośrednio przenoszące ciężar własny i obciążenie dynamiczne ciężkich części, takich jakbębny dźwigowe.
Odporność na uderzenia: zoptymalizowany kształt zęba pochłania wibracje i uderzenia, odpowiedni do częstego uruchamiania-zatrzymywania i uderzeń przy dużym obciążeniu
Wielokierunkowa-kompensacja dynamiczna
Automatyczne-samonastawność: sferyczna konstrukcja nośna automatycznie dostosowuje się do układu wałów, rozszerzalności cieplnej, błędów montażowych i odkształceń dynamicznych.
Ekstremalne możliwości adaptacji do środowiska
Praca w szerokim zakresie temperatur: odpowiednia do zastosowań w metalurgicznych wysokich temperaturach, w bardzo zimnych kopalniach lub w wilgotnym środowisku morskim.
Technologia sprzęgła zębatego
1, Obróbka profilu zęba: Procesy kształtowania kół zębatych CNC lub obróbki obwiedniowej w połączeniu ze specjalistycznymi narzędziami i programowaniem dają ukoronowany zewnętrzny profil zęba, który spełnia wymagania projektowe. Jest to krytyczny krok w osiągnięciu jego podstawowej funkcji (kompensacja odchyleń).
2,Obróbka cieplna: Hartowanie powierzchniowe (takie jak hartowanie-z wysoką częstotliwością lub nawęglanie) przeprowadza się na powierzchniach zębów, aby zapewnić wysoką twardość, odporność na zużycie i odporność na zmęczenie kontaktowe, przy jednoczesnym zachowaniu wytrzymałości rdzenia zęba.
3. Wykończenie: po obróbce cieplnej powierzchnie zębów są-dokładnie szlifowane lub zeskrobywane w celu skorygowania zniekształceń podczas obróbki cieplnej, co pozwala uzyskać bardzo precyzyjny profil zęba i niską chropowatość powierzchni, zapewniając gładkie zazębianie i smarowanie.
4, Procesy pomocnicze: Obejmują one spawanie lub kucie piasty i cylindra, obróbkę skrawaniem, wyważanie dynamiczne i zabiegi zabezpieczające powierzchnię (takie jak malowanie i powlekanie), aby zapewnić ogólną integralność strukturalną i płynne działanie.
masz jakieś pytanie?
Wsparcie dostosowanego projektu i szybka dostawa, 24-godzinna reakcja serwisu technicznego
Czy możesz dostosować produkty?
Możemy dostosować i zaprojektować według Twoich potrzeb.
Czy istnieją procedury testowania sprzęgieł?
100% samokontrola-przed pakowaniem
Jak długi jest czas dostawy?
Ogólnie rzecz biorąc, jeśli nie ma zapasów ani produktów niestandardowych, zajmie to około 30 dni. Dokładny czas zależy od ilości towaru.
Co to jest MOQ?
MOQ może się różnić ze względu na inne czynniki, takie jak rozmiar, materiał itp. Możesz skontaktować się z nami, aby uzyskać szczegółowe informacje.
rysunek sprzęgła biegów
parametry sprzęgła zębatego
|
Sprzęgło przekładni bębnowej GICLZ |
|||||||||
|
Podstawowe parametry i główne wymiary sprzęgła bębnowego GICLZ |
|||||||||
|
Model |
Normalny moment obrotowy |
Dopuszczalna prędkość |
Średnica otworu wału |
Długość otworu wału |
D |
D, |
A |
C |
Masa |
|
d1,d2 |
Y |
||||||||
|
L |
|||||||||
|
GICLZ1 |
800 |
7100 |
16,18,19 |
42 |
125 |
95 |
37 |
20 |
5.4 |
|
20,22,24 |
52 |
10 |
|||||||
|
25-50 |
62-112 |
2.5 |
|||||||
|
GICLZ2 |
1400 |
6300 |
25,28 |
62 |
145 |
120 |
44 |
10.5 |
9.2 |
|
30-60 |
82-142 |
2.5 |
|||||||
|
GICLZ3 |
2800 |
5900 |
30-70 |
82-142 |
170 |
140 |
53 |
3 |
16.4 |
|
GICLZ4 |
5000 |
5400 |
32.35,38 |
82 |
195 |
165 |
62 |
14 |
22.7 |
|
40-80 |
112-142 |
3 |
|||||||
|
GICLZ5 |
8000 |
5000 |
40-90 |
112-172 |
225 |
183 |
71 |
3 |
36.2 |
|
GICLZ6 |
11200 |
4800 |
48,50,55,56 |
112 |
240 |
200 |
80 |
5 |
46.2 |
|
60-100 |
142-212 |
4 |
|||||||
|
GICLZ7 |
1500 |
4500 |
60-120 |
142-212 |
260 |
230 |
90 |
4 |
68.4 |
|
GICLZ8 |
21200 |
3500 |
65-130 |
142-252 |
280 |
245 |
96 |
5 |
81.1 |
|
GICLZ9 |
26500 |
2350 |
70.71.75 |
142 |
315 |
270 |
104 |
10 |
100.1 |
|
80-140 |
172-252 |
5 |
|||||||
|
GICLZ10 |
42500 |
3200 |
80-160 |
172-302 |
345 |
300 |
124 |
5 |
147.1 |
|
GICLZ11 |
60000 |
3000 |
100-180 |
212-302 |
380 |
330 |
133 |
6 |
206.3 |
|
GICLZ12 |
80000 |
2600 |
120-200 |
212-352 |
440 |
380 |
156 |
6 |
284.5 |
|
GICLZ13 |
112000 |
2300 |
140-220 |
252-352 |
480 |
420 |
182 |
7 |
402.0 |
|
GICLZ14 |
160000 |
2100 |
160-250 |
302-410 |
520 |
465 |
207 |
8 |
582.2 |
|
GICLZ15 |
224000 |
1900 |
190-280 |
352-470 |
580 |
510 |
214 |
10 |
778.2 |
|
GICLZ16 |
355000 |
1600 |
200-320 |
352-470 |
680 |
595 |
250 |
10 |
1071 |
|
GICLZ17 |
400000 |
1500 |
220-320 |
352-470 |
720 |
645 |
256 |
10 |
1210 |
|
GICLZ18 |
50000 |
1400 |
240-340 |
410-550 |
775 |
675 |
262 |
10 |
1475 |
|
GICLZ19 |
630000 |
1300 |
260-360 |
410-550 |
815 |
715 |
280 |
10 |
1603 |
|
GICLZ20 |
710000 |
1200 |
300-380 |
470-550 |
855 |
755 |
297 |
13 |
2033 |
|
GICLZ21 |
900000 |
1100 |
300-400 |
470-650 |
915 |
795 |
305 |
13 |
2385 |
|
GICLZ22 |
950000 |
950 |
340-420 |
550-650 |
960 |
:40 |
316 |
13 |
2452 |
|
GICLZ23 |
1120000 |
900 |
360-450 |
550-650 |
1010 |
890 |
333 |
13 |
3332 |
|
GICLZ24 |
1250000 |
875 |
380-480 |
550-650 |
1050 |
925 |
342 |
15 |
3639 |
|
GICLZ25 |
1400000 |
850 |
400-500 |
650 |
1120 |
970 |
362 |
15 |
4073 |
|
GICLZ26 |
1600000 |
825 |
420-530 |
650-800 |
1160 |
990 |
366 |
15 |
4527 |
|
GICLZ27 |
1600000 |
800 |
450-560 |
650-800 |
1210 |
1060 |
369 |
15 |
5485 |
|
GICLZ28 |
1800000 |
770 |
480-600 |
650-800 |
1250 |
1080 |
402 |
20 |
6050 |
|
GICLZ29 |
2800000 |
725 |
500-630 |
650-800 |
1340 |
1200 |
369 |
20 |
7090 |
|
GICLZ30 |
3200000 |
700 |
530-670 |
800-950 |
1390 |
1240 |
403 |
20 |
9264 |
